Циклоны серии ЦН-11 – производство ТОО «ALL CONSTRUCTION», Алматы

ТОО «ALL CONSTRUCTION» в Алматы производит циклоны серии ЦН-11 – промышленные установки для очистки газовоздушных смесей от пылевидных частиц, образующихся при производстве различной продукции. Циклоны широко применяются в составе аспирационных систем, комплексов пневмотранспорта и других промышленных процессов, где требуется эффективная фильтрация воздуха.

Использование циклонов серии ЦН снижает выбросы вредных веществ в атмосферу и водоемы, минимизирует негативное воздействие на окружающую среду и сокращает эксплуатационные расходы.

Конструкция и принцип работы

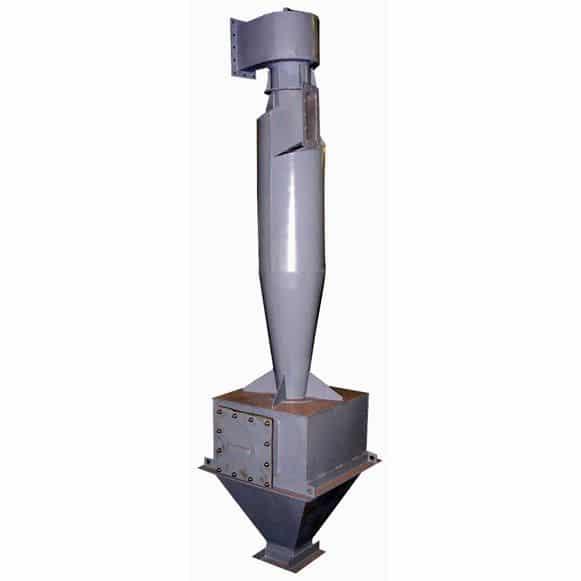

Циклон ЦН-11 состоит из:

• стального корпуса с верхней цилиндрической и нижней конусообразной частями;

• стальной выхлопной трубы;

• входного патрубка с определённым углом наклона для направления воздушного потока;

• приемного бункера с шиберным затвором;

• спиралевидного патрубка «улитка» или сборника воздуха.

Принцип работы:
Запыленный воздух поступает через наклонный входной патрубок и закручивается вокруг трубы выхлопа. Центробежная сила отбрасывает частицы пыли к стенкам корпуса, а инерция направляет их в нижнюю конусную часть. Под действием давления вентилятора очищенный воздух поступает в спиралевидный патрубок «улитка» и плавно направляется в сеть воздуховодов, а пыль оседает в бункере.

Спиральная форма патрубка «улитка» снижает гидравлическое сопротивление и уменьшает нагрузку на вентилятор. В зависимости от установки воздух может вращаться влево или вправо, что задается положением входного патрубка на корпусе.

Обозначение и эффективность

Пример маркировки: ЦН-11Л(П)-500х2У(С)П

• Ц – циклон;

• Н – конструкция НИИОГАЗ;

• 11 – угол наклона входного патрубка, градусы;

• Л / П – левое или правое вращение потока;

• 500 – внутренний диаметр корпуса;

• 2 – количество циклонов в группе;

• У – наличие камеры очищенного воздуха «улитка»;

• С – наличие сборной камеры;

• П – пирамидальная форма приемного бункера.

Эффективность очистки:

• Частицы размером 10–20 мкм: 85%;

• Для меньших частиц эффективность на 2% выше аналога ЦН-15.

• Для высокой производительности вентиляторов возможна установка батарей из 2, 4, 6 или 8 циклонов.

Рекомендации по эксплуатации

• Выбор модели необходимо осуществлять с учетом производительности вентилятора и потерь давления (0,7 – 1,2 кПа).

• Циклоны могут устанавливаться до или после вентилятора.

• Материал корпуса: углеродистая, легированная или низколегированная сталь.

• Циклоны ЦН-11 подходят для эксплуатации в помещениях и на открытом воздухе.

• Регулярная очистка приемного бункера обязательна – иначе снижается эффективность фильтрации и увеличивается нагрузка на вентилятор.

• Рекомендуется установка до вентилятора, чтобы избежать повреждения агрегата.

Преимущества циклонов ЦН-11 от ТОО «ALL CONSTRUCTION»

• Высокая эффективность очистки воздуха;

• Простая и надежная конструкция;

• Длительный срок эксплуатации;

• Минимальные требования к обслуживанию;

• Снижение гидравлического сопротивления и нагрузки на вентилятор;

• Широкая сфера применения в промышленности.
