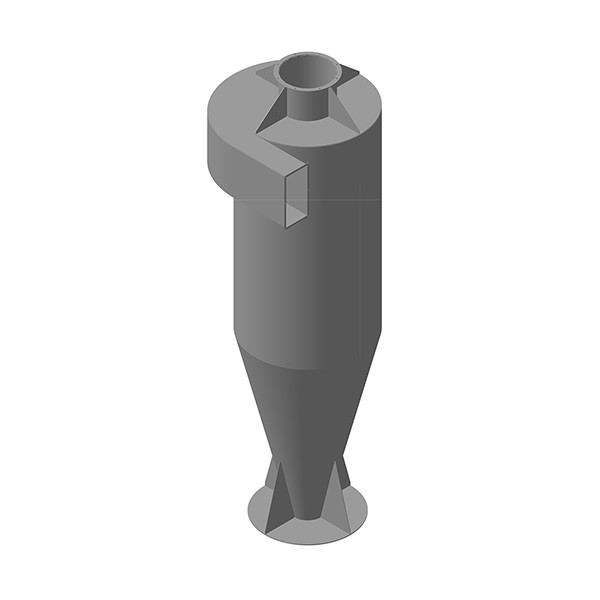

Циклон СЦН-40

Циклон СЦН-40

Производство TOO ALL CONSTRUCTION (г. Алматы)

Циклон СЦН-40 предназначен для очистки воздуха и газовоздушных смесей от пылевых загрязнений, образующихся в ходе технологических и производственных процессов.

Оборудование эффективно применяется для улавливания средне- и мелкодисперсной пыли на:

• перегрузочных узлах конвейерных линий

• участках шлифования и сварки

• металлообрабатывающих предприятиях

• энергетических объектах

• производстве строительных материалов

• элеваторах и складских комплексах

• пищевой, фармацевтической и деревообрабатывающей промышленности

• участках образования сажи и копоти

Благодаря надежной конструкции, высокой эффективности и простоте обслуживания, циклоны СЦН-40 производства TOO ALL CONSTRUCTION широко применяются на предприятиях с интенсивными пылевыми выбросами.

Конструкция и преимущества

По сравнению с моделями ЦН-15, УЦ-38 и СК-ЦН-34, циклоны СЦН-40:

• обладают более высокой эффективностью очистки

• менее подвержены абразивному износу

• реже засоряются

• обеспечивают стабильную работу при переменных нагрузках

Степень очистки при размере частиц до 10 мкм достигает 95%.

Основные элементы конструкции:

• цилиндрический корпус с конической нижней частью

• входной патрубок

• накопительный пылевой бункер

• вертикальная выхлопная труба с фланцевым соединением

Материалы изготовления

• Стандартное исполнение — из тонколистовой низкоуглеродистой стали

• Для абразивных сред — сталь толщиной до 3 мм

• Для пищевой, фармацевтической и химической промышленности — нержавеющая сталь

• Поверхности защищаются износостойкими антикоррозионными покрытиями

Групповая установка (батарейное исполнение)

Циклоны СЦН-40 могут:

• использоваться как одиночные аппараты

• объединяться в батареи от 2 до 10 единиц одного типоразмера

• подключаться к общей приемной камере

Объединение аппаратов разных диаметров выполняется через переходные элементы.

В зависимости от направления вращения потока изготавливаются правые и левые исполнения.

Производительность по воздуху — от 330 до 7 730 м³/ч.

Принцип работы

Работа циклона основана на действии центробежной и инерционной сил.

1. Запыленный воздух поступает через входной патрубок.

2. В цилиндрической части формируется спиральное вращение.

3. Центробежная сила прижимает пыль к стенкам корпуса.

4. Частицы по инерции опускаются в конусную часть.

5. Очищенный воздух разворачивается и выходит через вертикальную трубу.

При использовании в системе первичной очистки воздух направляется далее к вентилятору или фильтру тонкой очистки. Осевшая пыль собирается в бункере.

Типоразмеры и параметры

Обозначение СЦН-40 включает диаметр цилиндрической части корпуса.

Минимальная модель — СЦН-40-300:

• Диаметр — 300 мм

• Высота — 990 мм

• Масса — 33 кг

• Производительность — 330–480 м³/ч

Максимальная модель — СЦН-40-1200:

• Диаметр — 1200 мм

• Высота — 3960 мм

• Масса — 250 кг

• Производительность — 5 290–7 730 м³/ч

Важное условие эксплуатации

Для сохранения высокой эффективности необходимо:

• регулярно очищать приемный бункер

• контролировать герметичность системы

• поддерживать расчетную скорость воздушного потока

TOO ALL CONSTRUCTION — производство циклонов СЦН-40 в Алматы.
Проектирование. Изготовление. Монтаж.
Промышленная надежность и эффективная очистка воздуха.

Технические характеристики циклонов СЦН-40

Производство TOO ALL CONSTRUCTION (г. Алматы)

📌 Основные рабочие параметры

📊 Типоразмеры одиночных циклонов СЦН-40

📊 Групповые циклоны СЦН-40 (батарея из 4 аппаратов)

🔧 Дополнительная информация

• Производительность указана для стандартных условий эксплуатации.

• Возможно изготовление в правом или левом исполнении.

• Доступно одиночное и батарейное исполнение.

• Подбор оборудования выполняется индивидуально с учетом параметров системы аспирации.

TOO ALL CONSTRUCTION — промышленное производство циклонов СЦН-40 в Алматы.
Надежные решения для эффективной очистки воздуха.
